上海湖泉閥門集團有限公司電動蝶閥D943H-16C dn300產品的詳細技術參數及結構原理圖——型號D943H-16C DN300結構形式斜板式 3C閥門類別工業加工定制是 材質鑄鋼連接形式法蘭 適用介質各種高腐蝕化學介質壓力環境低壓 工作溫度高溫標準采用一個“U"型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。 詳細介紹 電動開關蝶閥 鑄鋼硬密封...
型號:D941H-16C DN300 驅動方式:電動 用途:截止 揚州玉林D941H-16C法蘭電動蝶閥特點 1、本硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。 2、密封圈...雙向硬密封電動法蘭蝶閥 介質酸堿D943H-16CDN300電動蝶閥尺寸 D943H-16C DN65碳鋼法蘭電動蝶閥 智能一體化調節型電動蝶閥D943H-16C DN65碳鋼法蘭電動蝶閥 智能...動水處理專用伸縮法蘭蝶閥廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業,可安裝在溫度≤425℃,介質為煤氣、空氣、蒸汽、水、海水、油品等...

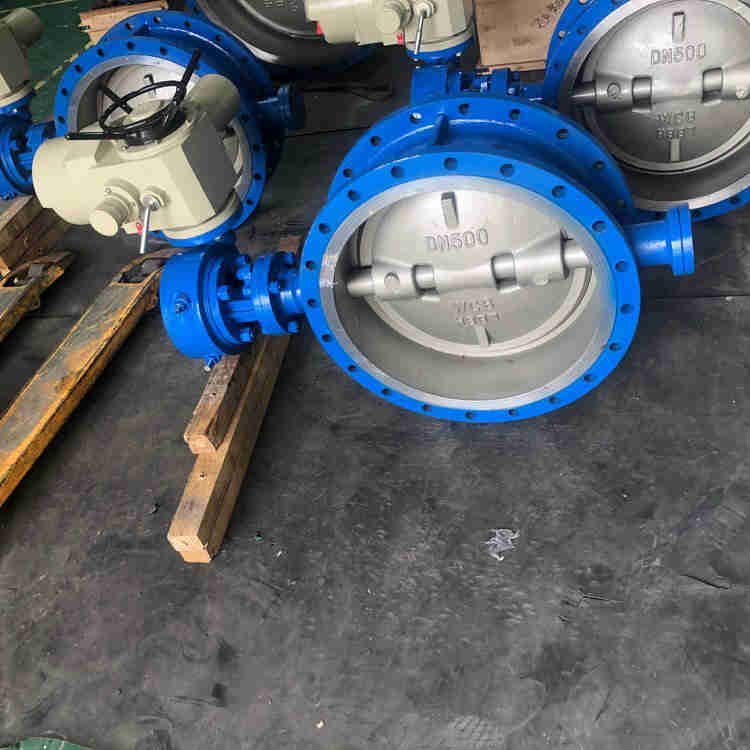

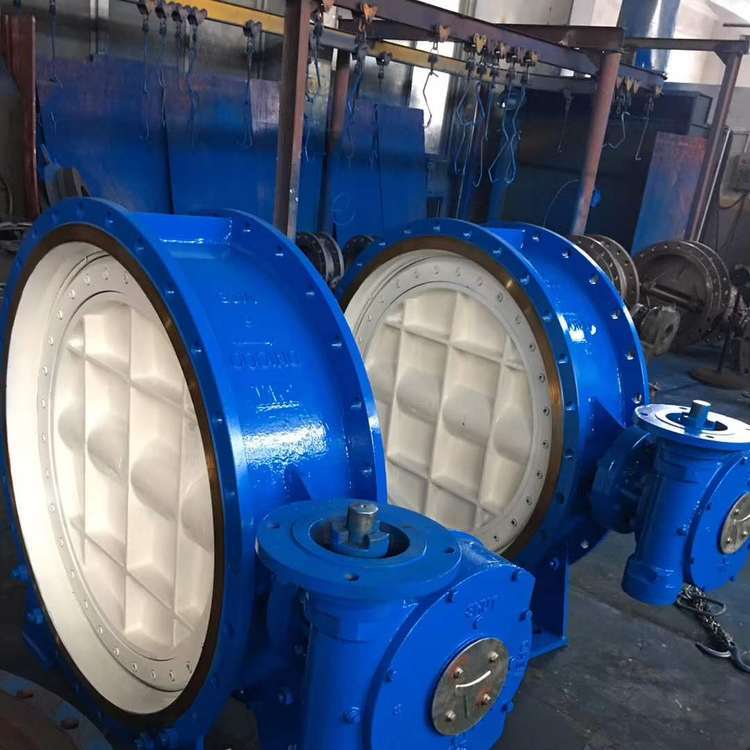

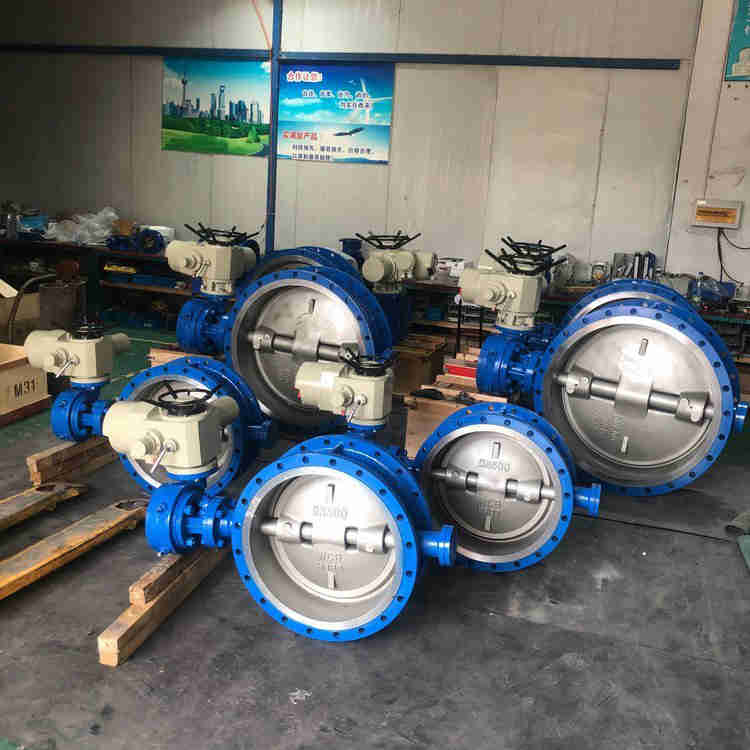

三偏心多層次金屬硬密封蝶閥采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。密封圈***不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,使用壽命長等特點。蝶板密封面采用堆焊鈷基硬質合金，大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。根據用戶需求，閥門供應網的硬密封蝶閥可以設計成具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
技術參數
|
公稱通經DN（mm） |
50～2000 |
|||
|
公稱藥理PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗（MPa） |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗（MPa） |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
|
泄漏率 |
符合GB/T13927-92標準 |
|||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
標準規范
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
