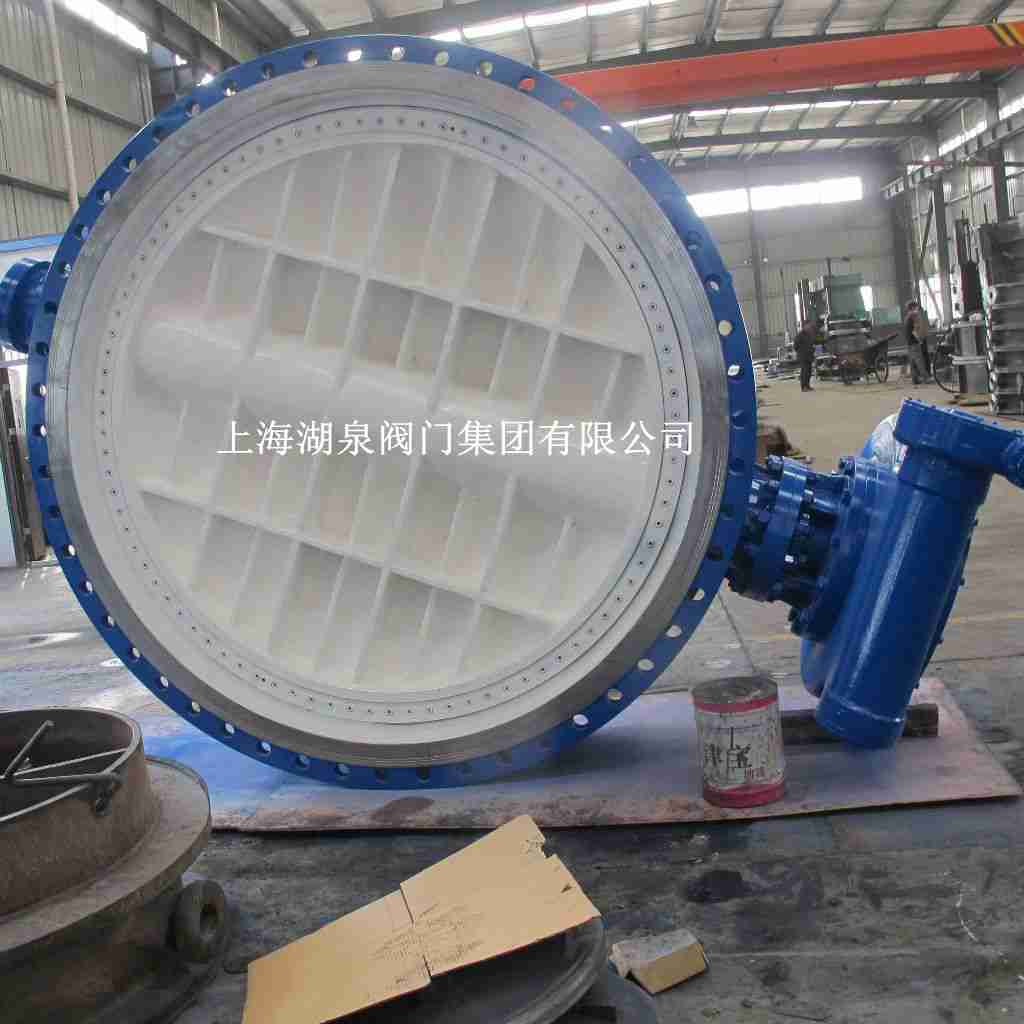

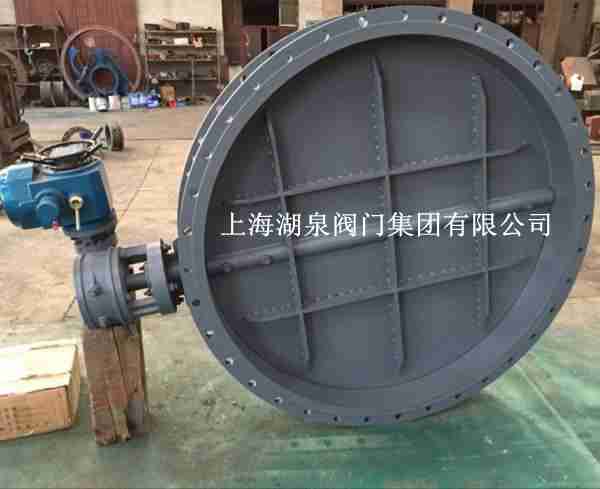

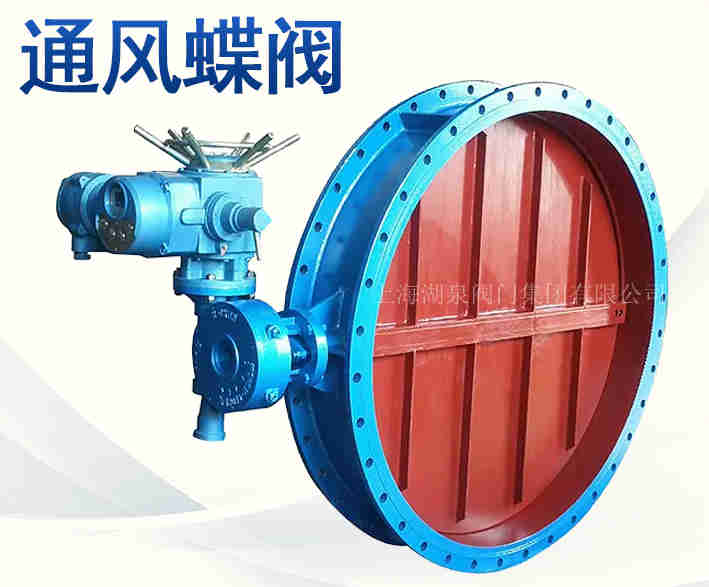

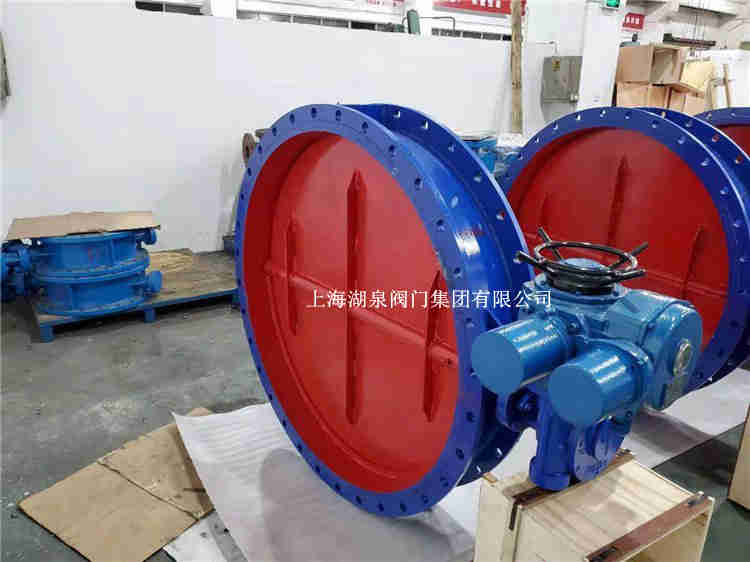

通風電動蝶閥生產廠家、工作原理圖——廣泛用于城市給水排水,冶金,石油,化工,灌溉,電力,紡織等行業水處理構筑物上.以實現流量和液面水位的控制是給排水和污水處理的重要設備.電動通風蝶閥 歡迎咨詢。電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
電動通風蝶閥是一種非常重要的設備,它可以控制空氣流動并維持室內空氣質量。 在本文中,我將詳細介紹電動通風蝶閥的工作原理、應用以及...又稱電動風量調節蝶閥,由角行程電動執行機構和蝶閥組成,采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造,適用于兩位切斷的場合,閥體相同材料加工成密封圈,其適用溫度隨閥體選...
標準技術參數
閥 體
公稱通徑：DN50-DN3000
閥體材質：WCB、304、316
連接方式：法蘭式
壓力等級：PN0.6MPa
結構形式：中線結構
閥內組件
閥座密封：本體密封
閥板材質：WCB、304、316
閥桿材質：不銹鋼410
適用介質：煙道氣、粉未塵氣、煤氣
電動執行器
開關型：反饋信號：無源觸點信號\4-20mA\電阻信號
調節型：輸入信號4-20mA\0-10V\1-5V；反饋信號：4-20mA\0-10V\1-5V
電壓： AC220V\380V\110V\24V、DC12V\24V等；特殊電壓可定制
防爆等級：可選防爆型EXdIIBT4
工作原理
通風蝶閥分為手動和電動傳動，可由電動機或者渦輪帶動驅動執行機構，使蝶板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。
安裝要點
1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。
