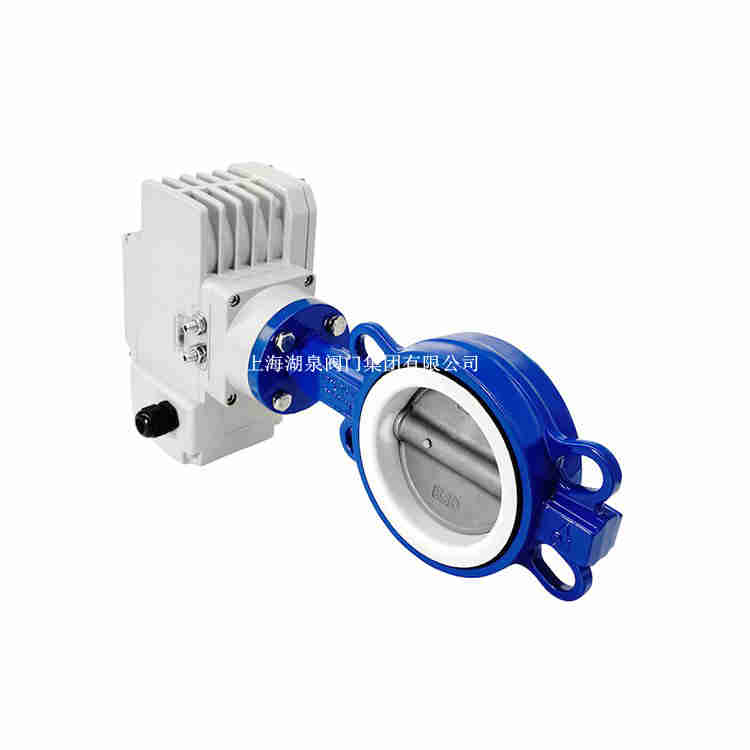

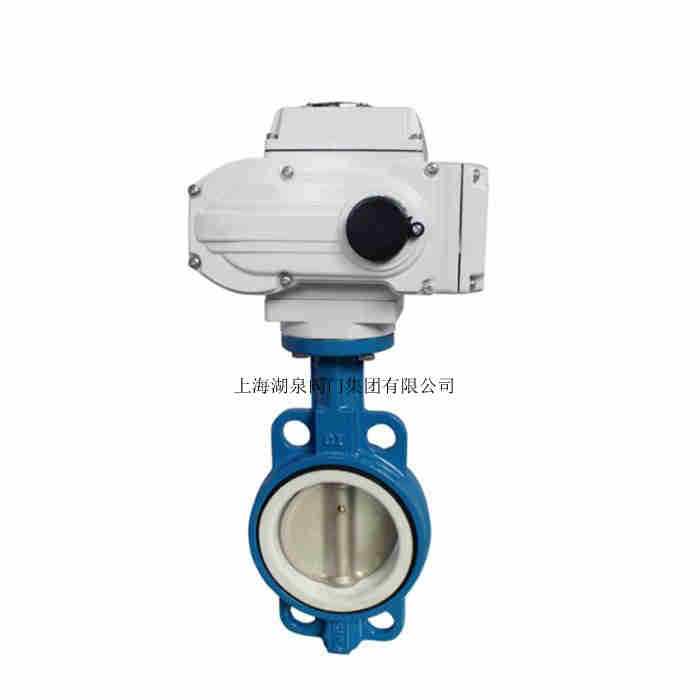

電動蝶閥d971x-16 dn250的工作原理及結構參數——型號D971X-16材質鑄鐵 連接形式對夾結構形式垂直板式 適用介質水壓力環境常壓 工作溫度常溫標準國標 流動方向雙向驅動方式電動 口徑100 產品特點: *功能強勁:智能型、比例式,開關式。是采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。
d971X-16Q電動蝶閥使用在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷裝置通常由角行程電動執行機構(0~90...結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。 生產的D971X、D941X電動軟密封蝶閥,是由角行程的電動執行機構和蝶閥組成,密封圈為橡膠圈或聚四氟乙烯圈。接入220V電壓即可控制閥門的開關,也可以接入控制模塊,輸入控制信號4-...
電動軟密封蝶閥d971x概述 電動四氟密封對夾蝶閥閥門材料:鑄鐵、碳鋼、不銹鋼;適用介質: 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類...密封電動對夾蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工...產品型號:D971X、D971F 產品口徑:DN15-DN500 產品壓力:1.6Mpa、150LB 產品材質:球鐵、碳鋼、不銹鋼 產品應用:水、氣、油品。
電動四氟對夾蝶閥D971F-16具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大,特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、...主要銷售【對夾式電動蝶閥D971X】,是目前國內較大的《蝶閥》在線銷售服務商。公司集成優質的對夾式電動蝶閥生產廠家,提供售前、售中、售后一站式服務。適用范圍石油、石化、化工、冶金、電力、水利、建筑、消防、機械、煤炭、食品、環保、水處理、給排水、造紙、船舶等...
主要技術參數
| 公稱通徑 | DN(mm) | 50～2000 | ||
| 公稱壓力 | PN(MPa) | 0.6 | 1.O | 1.6 |
| 試驗壓力 Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | O.66 | 1.1 | 1.76 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
| 驅動形式 | 手動、蝸輪傳動、氣傳動、電傳動 | |||
主要零件的材料
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟乙烯 |
| 閥桿 | 2Cr13、不銹鋼 |
|
填料
采用標準 : |
0型圈、柔性石墨
|
