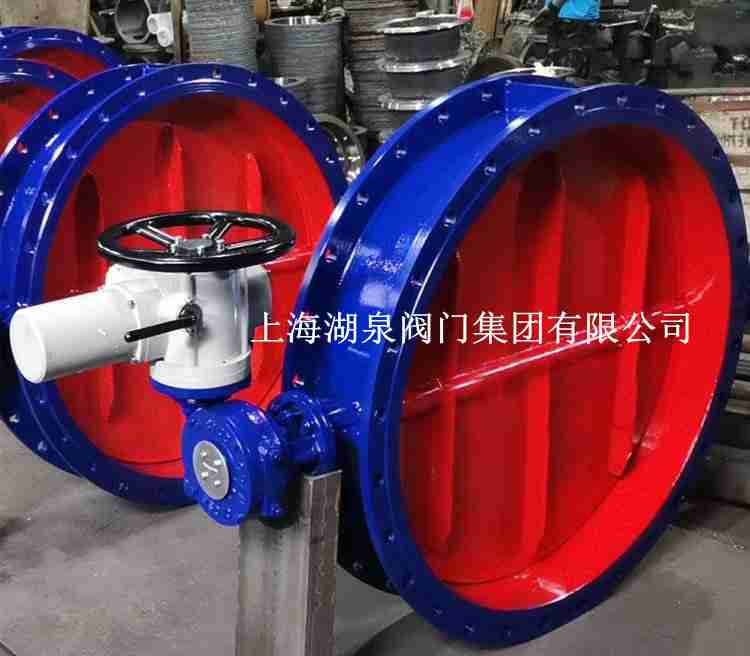

上海湖泉閥門集團有限公司DN1800電動耐熱塵氣蝶閥根據含塵氣體的性質特點設計制造，適用于含塵煤氣、干凈煤氣、煙道氣及其它含塵氣體管路做控制和調節之用。本閥廣泛應用于冶金、化工、機械、水泥、電力等行業的煤氣、煙道氣、空氣管路及環境保護、除塵設施系統中。 本系列塵氣蝶閥具有操作力矩小、啟閉速度快、使用壽命長、泄漏率小、高耐磨性和腐蝕性能好等特點。
該D

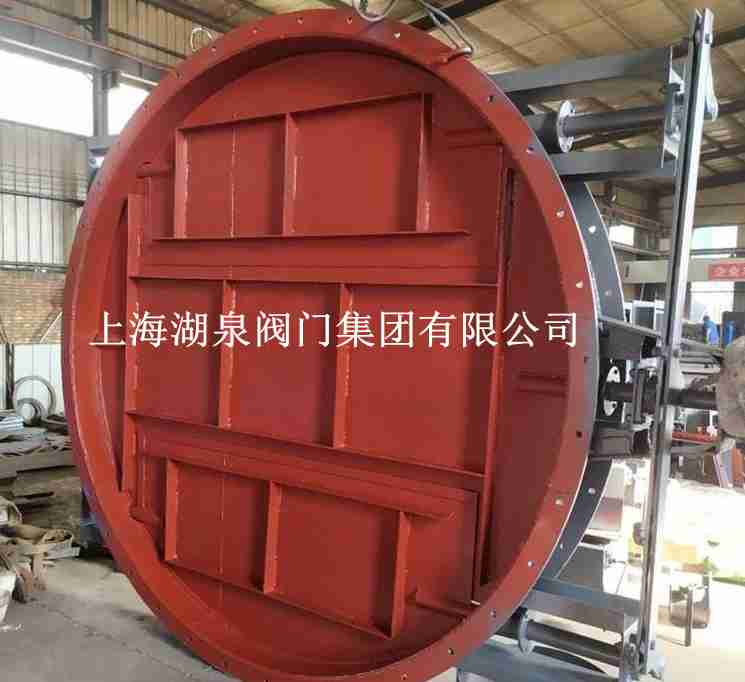

N1800電動蝶閥是一種非密閉型蝶閥，適用于建材、冶金、礦山、電力等生產過程種介質溫度300公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。電動通風蝶閥主要用于金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的。D941W-1C電動耐磨塵氣蝶閥 DN1800煙道通風蝶產品電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，避免高溫膨脹的影響，操作輕便.內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響。設計新穎、合理、結構獨特，重量輕，啟閉迅速。電動通風蝶閥操力矩小，操作方便，省力靈巧。電動通風蝶閥采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
高品質電動煙氣蝶閥 D941W-1C電動耐磨塵氣蝶閥 DN200煙道通風蝶 采用標準：
設計標準：GB/T 12238-1989、JB/T8692-1998法蘭連接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
結構長度：GB/T12221-1989壓力試驗：GB/T 13927-1992；JB/T9092-1999
電動蝶閥 主要技術參數
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（MPa） |
0.05 |
0.25 |
0.6 |
|
試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤1%泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
電動蝶閥 主要零件材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
密封圈 |
與閥體相同 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
填料 |
氟塑料、柔性石墨 |
電動蝶閥密封材料選用和適用溫度
|
材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬鋼 |
|
|
代號 |
WCB |
LCB |
WC6或 WC9 |
C5或or C12 |
鉻Cr-18型e、304、316 |
12CrMoV |
|
耐溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐溫度e |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
適用工作溫度 |
≤425℃ |
≤345℃ |
≤595℃ |
≤650℃ |
≤600℃ |
≤560℃ |
通風蝶閥 外型尺寸
|
D41W- |
0.5 |
C.P.R系列連接尺寸 |
|
|
|
執行器類別 |
標準精小型電動執行器 |
3610R電子式執行器參數 |
OHQ防爆型執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
||
|
輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
||
|
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有 防腐功能 |
||
